智能周界報警系統解決方案

智能周界報警系統分為兩個部分,即周界防范和視頻監控系統。周界防范報警有具有周界防范監測的前端設備、報警主機組成,實現對園區河道的周界防范效果。視頻監控系統指由傳球機組成,實現周界報警后聯動對應預置位,完成視頻復核、事后的分析取證功能
上一個：沒有
方案描述

智能周界報警系統分為兩個部分,即周界防范和視頻監控系統。周界防范報警有具有周界防范監測的前端設備、報警主機組成,實現對園區河道的周界防范效果。視頻監控系統指由傳球機組成,實現周界報警后聯動對應預置位,完成視頻復核、事后的分析取證功能

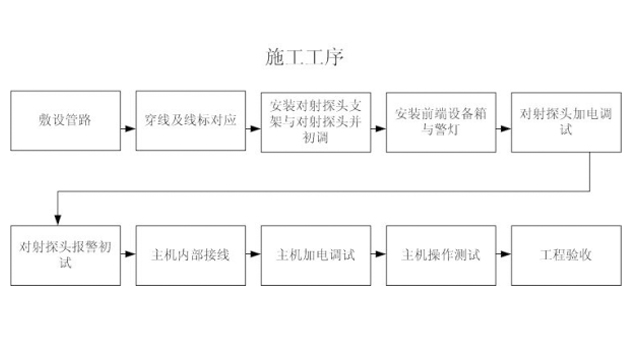

一、管路敷設

1）配管用硬質PVC管管材。

2）暗配管管路宜沿最短的路由敷設，盡量減少彎曲。在相鄰拉線

盒之間，禁止S彎或U形彎。埋入墻體或混凝土構件內的暗配管，其

保護層不應小于15mm。



二、穿線及線標對應

1）布放線纜前應對其進行絕緣測試，電線、電纜線間和線對地間絕緣電阻值必須大于0.5MΩ，測試合格后方可敷設。

2）布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下,細線在上.

3）管內線纜不得有接頭，接頭必須在盒(箱)處連接。

4）所敷設的線纜兩端必須做好標記。

5）線管不能直接進入設備接線盒內時，線管出線口與設備接線之間，必須采用金屬軟管過渡連接，軟管長度不得超過1m，并不得將線纜直接裸露。

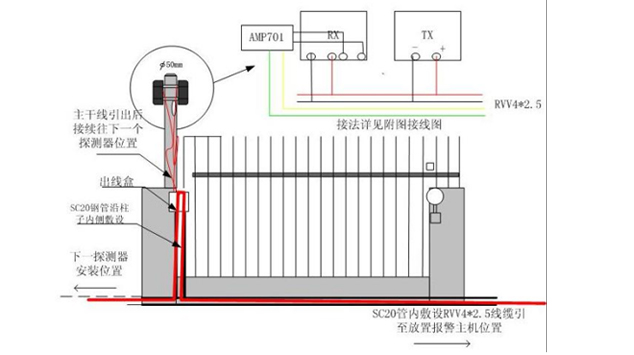

三、紅外對射探頭安裝及初調

1）將不銹鋼支架固定于墻上，將預留在盒內的導線從管內穿出用剝線鉗剝?nèi)ソ^緣外皮，露出線芯10mm～15mm(注意不要碰掉線號套管)，將盒內的線纜引出，壓接在探測器的接線端子上，將余線纜盤回盒內，將探測器底座用螺釘固定在盒上。固定要牢固可靠。

2）主動紅外探測器在安裝時，收、發裝置應相互正對，且中間不得有遮擋物。

3）一臺防停電電源可帶10對紅外對射接口，若傳輸距離超過200m應分段加裝電源；紅外對射探頭需單獨供電。其他有關要求見產品說明書。

4）系統中每個邊界接口應有惟一的編碼與之對應，按照產品說明書進行編碼；在系統正常使用前必須對接人系統中的邊界接口進行注冊。




主動紅外對射（周界防范系統）的安裝調試指南

一、紅外對射的安裝方法

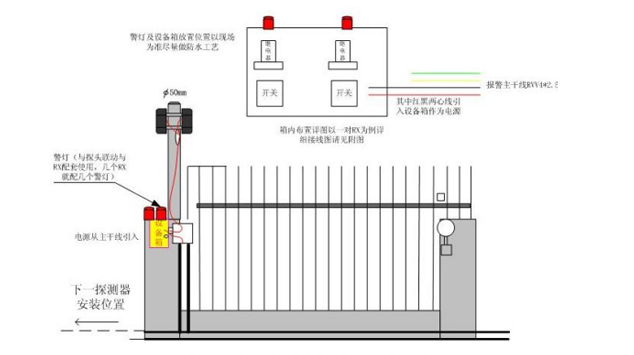

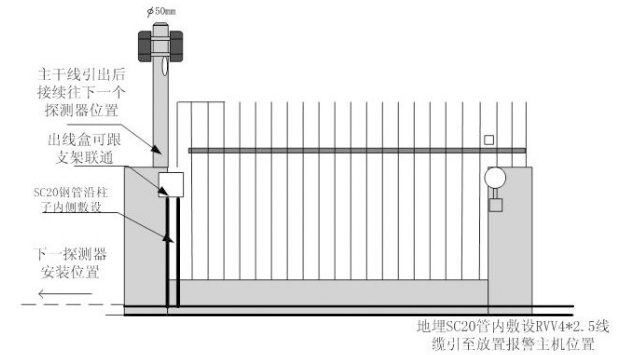

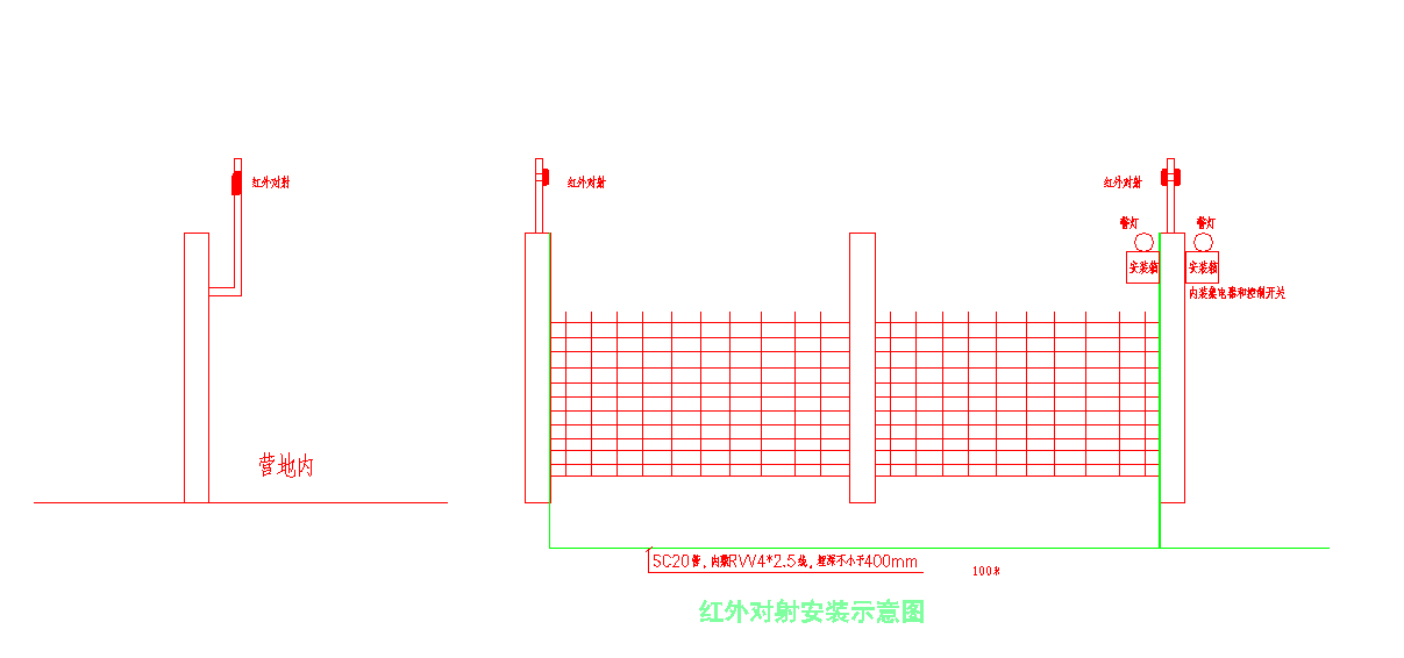

（一）支柱式安裝（詳見圖紙 ）

比較流行的支柱有圓形和方形兩種，早期比較流行的是圓形截面支柱，現在的情況正好反過來了，方形支柱在工程界越來越流行。主要是探測器安裝在方形支柱上沒有轉動、不易移動。除此以外，有廣泛的不銹鋼、合金、鋁合金型材可供選擇也是它的優勢之一。在工種上的另外一種做法是選用角鋼作為支柱，如果不能保證走線有效地穿管暗敷，讓線路裸露在空中，這種方法是不能取的。

支柱的形狀可以是"1"字形、"Z"字形或者彎曲的，由建筑物的特點及防盜要求而定，關鍵點在于支柱的固定必須堅固牢實，沒有移位或搖晃，以利于安裝和設防、減少誤報。


（三）紅外對射安裝的一般原則

設置在通道上的探測器，其主要功能式防備人的非法通行，為了防止寵物、小動物等引起誤報，探頭的位置一般應距離地面50㎝以上。遮光時間應調整到較快的位置上，對非法入侵作出快速反應。

設置在圍墻上的探測器，其主要功能是防備人為的惡意翻越，頂上安裝和側面安裝兩種均可。

頂上安裝的探測器，探頭的位置應高出柵欄，圍墻頂部25㎝，以減少在墻上活動的小鳥、小貓等引起誤報。四光束探測器的防誤報能力比雙光束強，雙光束又比單光束強。

側面安裝則是將探頭安裝在柵欄，圍墻靠近頂部的側面，一般是作墻壁式安裝，安裝于外側的居多。這種方式能避開小鳥、小貓的活動干擾。

每一種方式都又他們自己的優點或缺陷，工程商對每一種安裝方式都又他們自己的偏愛。用戶應根據自己建筑物的特點和防盜要求加以選用。

（四）特別提醒

1．線路絕對不能明敷，必須穿管暗設，這是紅外對射工作安全性的最起碼的要求。

2．安裝在圍墻上的探測器，其射線距墻沿的最遠水平距離不能大于30㎝，這一點在圍墻以弧形拐彎的地方需特別注意。

3．配線接好后，請用萬用表的電阻檔測試探頭的電源端①、②端子，確定沒有短路故障后方可接通電源進行調試。

二、紅外對射的工程調試

（一）投光器光軸調整

打開探頭的外罩，把眼睛對準瞄準器，觀察瞄準器內影響的情況，探頭的光學鏡片可以直接用手在180°范圍內左右調整，用螺絲刀調節鏡片下方的上下調整螺絲，鏡片系統有上下12°的調整范圍，反復調整使瞄準器中對方探測器的影響落入中央位置。

在調整過程中注意不要遮住了光軸，以免影響調整工作。

投光器光軸的調整對防區的感度性能影響很大，請一定要按照正確步驟仔細反復調整。

（二）受光器光軸調整

第一步：按照"投光器光軸調整"一樣的方法對受光器的光軸進行初步調整。此時受光器上紅色警戒指示燈熄滅，綠色指示燈長亮，而且無閃爍現象，表示套頭光軸重合正常，投光器、受光器功能正常。

第二步：受光器上有兩個小孔，上面分別標有"+"和"－"，用于測試受光器所感受的紅外線強度，其值用電壓來表示，稱為感光電壓。將萬用表的測試表筆（紅"+"、黑"－"）插入測量受光器的感光電壓。反復調整鏡片系統使感光電壓值達到最大值。這樣探頭的工作狀態達到了最佳狀態。

注意事項：四光束探測器有兩組光學系統，需要分別遮住受光器的上、下鏡片，調整至上、下感光電壓值一致為止。較古老的四光束探測器兩組光學系統是分開調節，由于涉及到發射器和接受器兩個探頭共四個光學系統的相對應關系，調節起來相當困難，需要特別仔細調節，處理不當就會出現誤報或者防護死區。ABH四光束探測器已把兩個部分整合為一體調節，工程施工容易多了。

（三）遮光時間調整

在受光器上設有遮光時間調節鈕，一般探頭的遮光時間在50m/s ~ 500m/s間可調，探頭在出廠時，工廠里將探頭的遮光時間調節到一個標準位置上，在通常情況下，這個位置是一種比較適中的狀態，都考慮了環境情況和探頭自身的特點，所以沒有特殊的原因，也無須調節遮光時間。如果因設防的原因需要調節遮光時間，以適應環境的變化。一般而言，遮光時間短，探頭敏感性就快，但對于像飄落的樹葉、飛過的小鳥等的敏感度也強，誤報警的可能性增多。遮光時間長，探頭的敏感性降低，漏報的可能性增多。工程師應根據設防的實際需要調整遮光的時間。

（四）與防盜主機的鏈接

探頭設定后，將防拆開關接入防區輸入回路中，聯線完畢，蓋上探頭的外殼，擰緊緊固螺絲。要求在防盜主機上該防區警示燈無閃爍、不點亮，防區無報警指示輸出。表示整個防區設置正常。否則，要對線路進行檢查，對探頭進行重新調試，重新對防區狀態進行確定。

（五）防盜性能測試

防區工作狀態正常后，應根據設防的要求，用與防范相似的所有可能尺寸，形狀的物體，用不同的速度、不同的方式遮擋探頭的光軸，在報警現場用無線對講機與控制中心聯系，檢驗報警情況是否正常，同時要仔細留心報警主機上有沒有閃動或不穩定狀態。以免給報警系統留下隱患。我們口頭上把這個過程稱為發炮試驗。做發炮試驗的目的就是要測試防區能否具有正常報警的能力，測試防區防護的范圍是否能達到預定的要求，是否存在防護死區。
